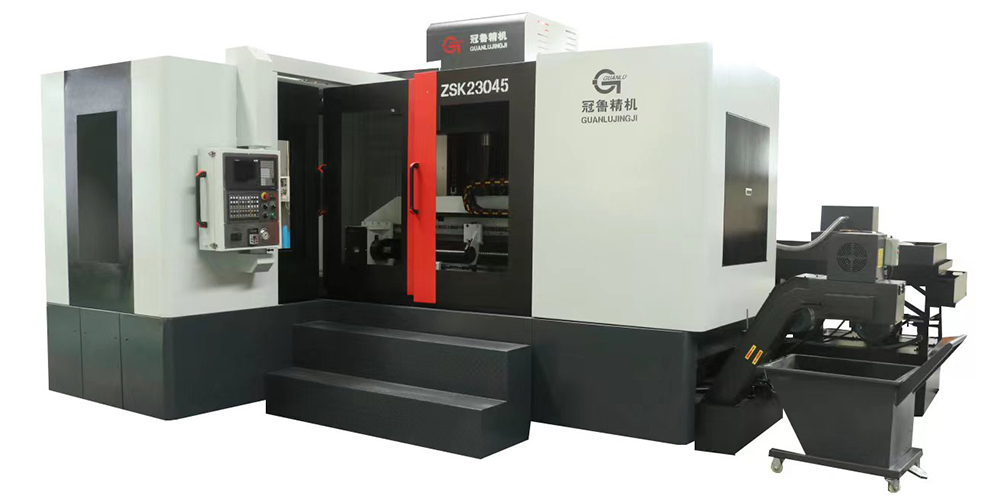

Трехосевые станки глубокого сверления с применением технологии ружейного сверления

Inquire

Особенности:

Станки в основном параметры:

● Коробка камеры, станина станка, подающий скользящий стол, вертикальная колонна, рабочий стол и другие основные детали отлиты из сверхпрочного железа;

● Инструментальный резак в подающей направляющей использует линейную направляющую с роликовыми направляющими, другие оси сервопривода используют направляющую скольжения или линейную направляющую;

● Серводвигатель шпинделя приводит инструмент во вращение, скорость вращения инструмента бесступенчатая;

● Подача режущего инструмента использует серводвигатель для привода шарикового винта, поэтому объем подачи режущего инструмента можно бесступенчато контролировать;

● Установите ручку регулировки давления в системе СОЖ и панель регулировки расхода на панели управления системой ЧПУ; Конвейер стружки находится спереди, что удобно для проверки состояния стружки.

Основные параметры станка

Технические характеристикиПараметры
РаботоспособностьДиапазон бурения (мм) φ3~φ35
Максимальная длина сверления (мм) 1000 1500 2000 2500
Характер станкаОсь ZДиапазон скоростей подачи (м/мин)5~500
Быстрая скорость движения (м/мин)5
Крутящий момент двигателя подачи (Нм)7.5 10
Ось XБыстрая скорость перемещения (м/мин) 3
Ход хода (мм) 1000 1500 2000 2500
Крутящий момент двигателя (Нм)15 18 22 30
Ось Y Скорость быстрого перемещения (м/мин)3
Ход хода (мм) 1000
Крутящий момент двигателя (Нм) 15 22
Коробка буровой штангиМакс.скорость (об/мин) 5000
Мощность двигателя (кВт) 7.5
Рабочий столРазмер(XxZ, м) 1.5×1 1.8×1.2 2.2×1.5 3×2
Грузоподъемность рабочего стола (т)6 8 10
Система охлаждения Максимальное давление (МПа) 10
Макс.поток (л/мин) 100
Точность фильтрации (гм) 20
Другое Максимальное соотношение D-L
Общая мощность (кВт) 26 27 29
Площадь пола (ДхШ, м) 6.3×4.5 7.4×5.8 8.9×7.5
Общая масса (т) 14 19 25
