Станки ВТА для глубокого сверления

Серии для сверления и шабрения глубоких отверстий:

Наш станок для глубокого сверления использует метод обработки BTA, может сверлить, растачивать и прокатывать. Точность обработки, как показано ниже. Сверление: точность отверстия ИТ9-ИТ11, шероховатость Ra3.2мкм-12.5мкм.

Черновое растачивание: точность отверстия IT8-IT9, шероховатость Ra3.2-Ra6.3мкм.

Прецизионное растачивание: точность отверстия IT7-IT9, шероховатость Ra1.6-Ra3.2мкм.

Прокатка: точность отверстия ИТ6-ИТ7, шероховатость Ra0.4-Ra0.8мкм.

Отверстие линейное менее 0.5мм/1000мм

Диапазон диаметров отверстий: от 30мм до 120мм; Диапазон диаметров отверстий: от 40мм до 1000мм Глубина отверстий: до 15000мм.

В соответствии с требованиями клиентов, формой заготовки и требованиями к обработке, мы можем соответствующим образом спроектировать.

Поля приложения: все виды механических гидроцилиндров. Обработка отверстий в шпинделе токарного станка, пневматических цилиндров, специальных масляных цилиндров, угольных цилиндров, труб котлов высокого давления, петур и военных полей.

Наш станок для обработки глубоких отверстий изготовлен на основе использования передовых технологий конкурентов, согласно нашему собственному опыту. Преимущество станка: скорость обработки почти в 20 раз выше, чем при традиционном процессе хонингования. Повышение твердости поверхности более чем на 50%, точность обработки до IT8, шероховатость поверхности от Ra0.05 до Ra0.4мкм.

Применение: все виды гидравлических цилиндров, высокоточная обработка внутренних отверстий воздушных цилиндров.

Основные продукты этой серии: станки для глубокого сверления и растачивания T21.

Схематическая карта

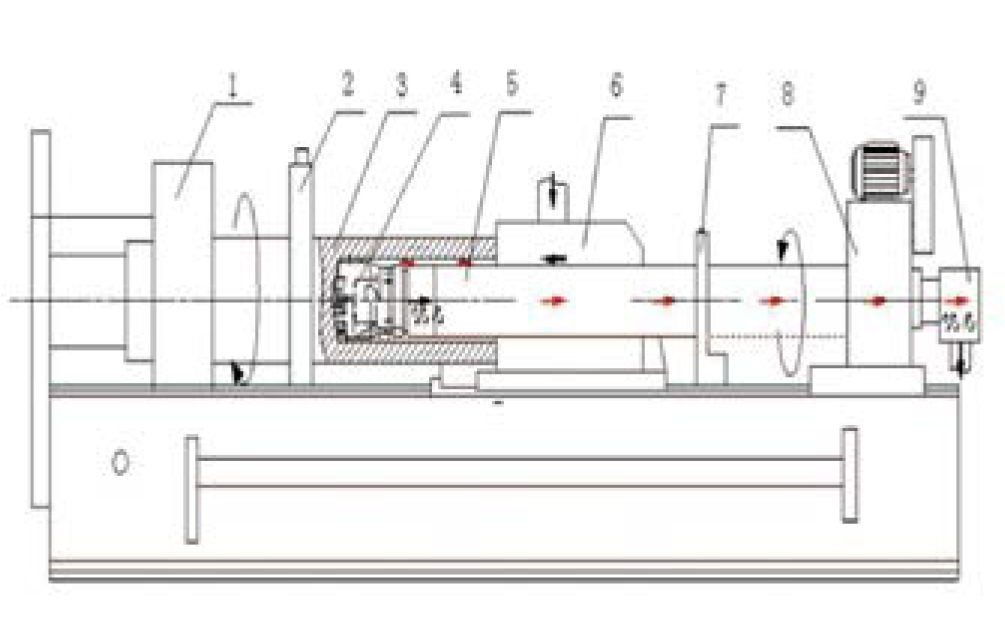

  • Схематическая обработка:

    1. коробка шпинделя

    2. центральная коробка

    3. заготовка

    4. резак

    5. буровой стержень

    6. устройство подачи масла

    7. упор буровой штанги

    8. коробка для буровой штанги

    9. устройство для удаления стружки

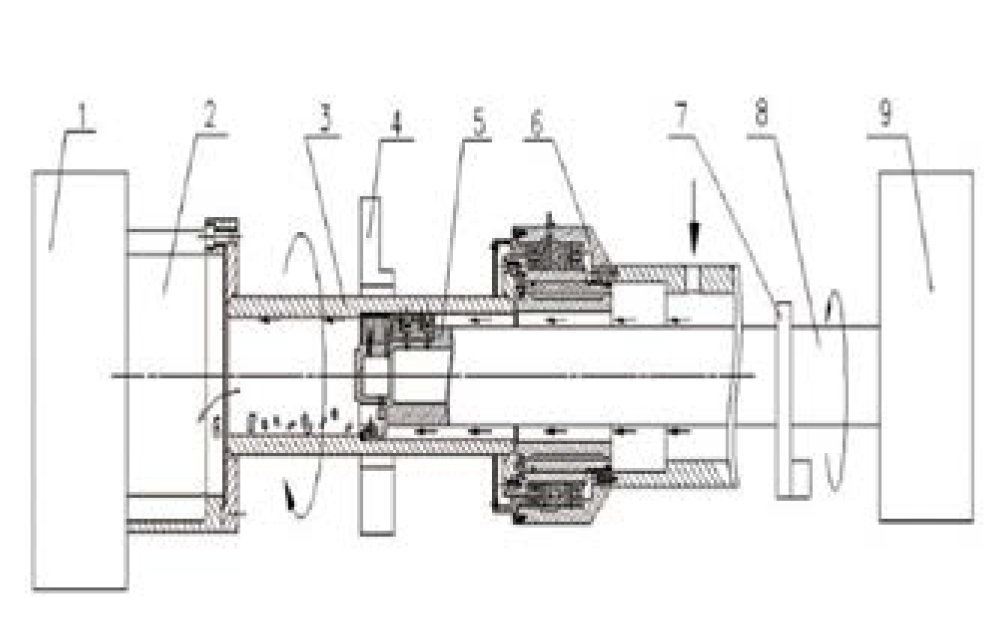

  • Схема обработки растачивания:

    1. шпиндельная коробка

    2. кусок

    3. заготовка

    4. центральный отдых

    5. расточная головка (резец)

    6. устройство подачи масла

    7. опора буровой штанги

    8. скучный бар

    9. расточная коробка

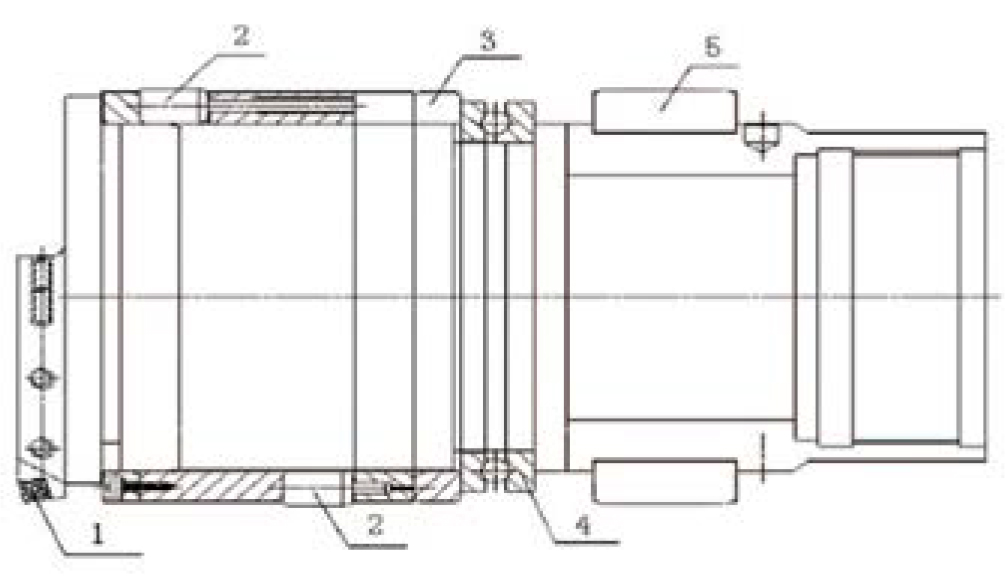

  • Расточная и прокатная головка TGG:

    1. Вставить

    2. мяч

    3. заменить кольцо

    4. подшипник

    5. направляющая накладка

  • Резак для резки и сжигания:

    Автоматический комбинированный инструмент для зачистки и прокатки подходит для серийного производства прецизионных холоднотянутых труб, а также для массового производства других типов стальных труб после черновой обработки. При запасе по диаметру 1 мм скорость подачи может достигать 500мм~1250мм в минуту, округлость может достигать 0,01м, а шероховатость не превышает Ra0,4м. Внутренний основной стержень расточной оправки может управляться гидравлическим давлением для автоматической усадки блока скребкового лезвия и ролика, обеспечивая стабильность обработки глубоких отверстий и значительно повышая эффективность обработки.
