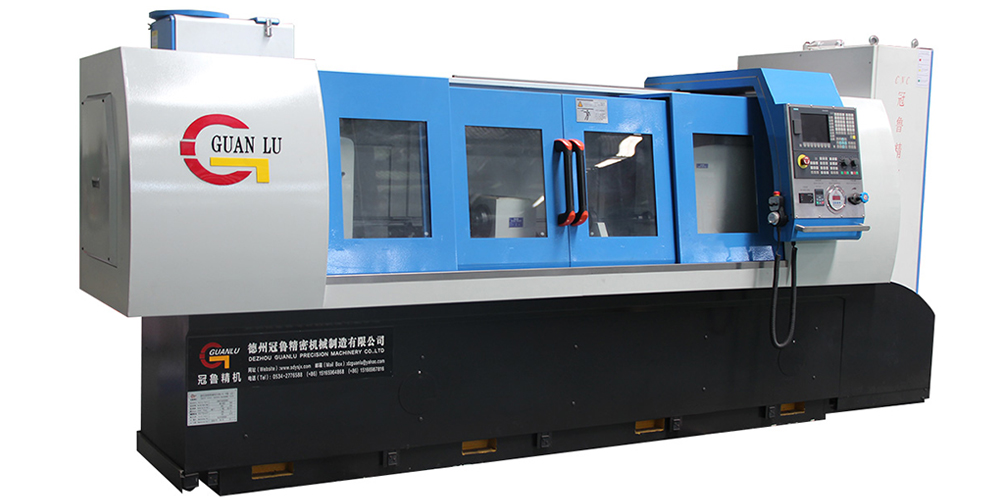

Одноосевые станки глубокого сверления с применением технологии ружейного сверления

Особенности:

Станки в основном параметры:

● Коробка камеры, станина станка, подающий скользящий стол и другие основные детали отлиты из сверхпрочного железа;

● Режущий инструмент в подающей направляющей использует линейную направляющую с роликовыми направляющими;

● Передний привод шпинделя сверла, который может защитить главный двигатель и удобно менять инструмент;

● Передний привод шпинделя передней бабки, удобный для загрузки и выгрузки заготовок, может защитить главный двигатель;

● Желоб для возврата масла станины машины спроектирован наклонно, что не позволяет ему накапливать масло;

● Опора бурильной штанги и коробка бурильной штанги соединены в любом положении, расстояние между двумя опорами бурильной штанги одинаковое;

● Серводвигатель шпинделя приводит инструмент во вращение, скорость вращения инструмента бесступенчатая;

● Подача инструмента использует серводвигатель для привода шарикового винта, поэтому объем подачи инструмента можно регулировать бесступенчато;

Основные параметры станка

Модель		Серия ZSK2102			Серия ZSK2103		Серия ZSK2104
Модель		Один шпиндель	Двойной шпиндель	Четыре шпинделя	Один шпиндель	Двойной шпиндель	Один шпиндель	Двойной шпиндель
Основные параметры	Диаметр отверстия	φ4мм~φ20мм			φ4мм~φ30мм		φ6мм~φ40мм
	Максимальная глубина сверления	500/1000/1500/2000/2500мм
	Количество основного шпинделя	1	2	4	1	2	1	2
	Основное пространство шпинделя	140мм
Сверлильный ящик	Мощность главного двигателя	3.7кВт	7.5кВт	7.5 кВт×2	5.5кВт	11кВт	7.5кВт	7.5кВт×2
Сверлильный ящик	Максимальная скорость	5000об/мин					3500об/мин
Передняя бабка	Мощность	1.5кВт	1.5кВт×2	1.5кВт	1.5кВт	1.5кВт	1.5кВт	1.5кВт×2
Передняя бабка	Скорость	120об/мин
Режущий инструмент	Диапазон скорости подачи	5~500mм/мин
	Быстрая скорость	4м/мин
	Крутящий момент двигателя подачи	7.5Нм	7.5Нм	10Нм	7.5Нм	10Нм	10Нм	10Нм
Система охлаждения	Максимальный расход	100л/мин	100л/мин	200л/мин	100л/мин	150л/мин	100л/мин	200л/мин
	Максимальное давление	10 МПа					8 МПа
	Точность фильтрации	20 гм
Точность обработки	Точность размера отверстия	1T7~1T10
	шероховатость	Ra1.6гм~3.2гм
	Допуск отклонения отверстия	Заготовка зафиксирована 1 мм/1000мм, максимальное отношение L-D менее 100:1
Другое	Общая мощность	20.5кВт	25кВт	42кВт	22kW	33kW	25кВт	42кВт
	Площадь помещения	0.5м Станок: 4.2м × 3.1м; 1м станок: 4.8м × 3.1м; Станок 1.5м: 5.8м × 3.1м; 2-метровый станок: 7м×3.1м; Станок 2.5м: 8.5м × 3.1м
	Вес	0.5м станка: 5т; 1м станок: 6т; 1.5-метровый станок: 7т; 2-метровый станок: 8.2т; Станок 2.5м: 9.5т
